Spedizione e logistica di bobine di tubi: caricamento di container, fissaggio in mare e conservazione del sito

Una bobina pulita che lascia il negozio può ancora arrivare con l'aspetto di un rottame. Raramente il metallo è colpevole; la logistica di solito lo è. Questa guida funziona attraverso le tre decisioni che determinano il risultato: in quale contenitore va inserita la bobina, come viene fissata una volta che è lì e come le sue superfici vengono preservate dal momento in cui le porte si chiudono fino al momento in cui viene imbullonata nel filo.

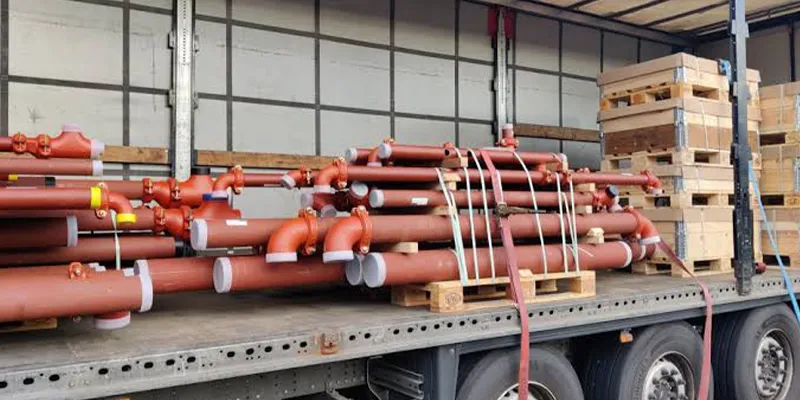

Pipe Spool Shipping and Logistics

Fatti dell'articolo
Si applica a	Bobine per tubi in acciaio inossidabile austenitico (304/304L, 316/316L, 321, 347), duplex e super duplex (2205, 2507), 6Mo e leghe di nichel (400, 625, 825, C-276)
Scritto per	Ingegneri di tubazioni, acquirenti di progetti, spedizionieri, pianificatori logistici e responsabili QA/QC del sito: non è richiesta alcuna laurea in metallurgia
Standard di riferimento	ASTM A380, ASTM A967, ASTM A312/A358/A790, EN 10204, Codice CSS IMO Allegato 13, Codice CTU, EN 12195-1, ISO 1496-1, ISPM 15, SOLAS VI/2
Tempo di lettura	Circa 30 minuti (o 4 minuti se leggi solo la tabella riassuntiva e le FAQ)

CONCLUSIONE

A bobina di tuboè un gruppo di tubazioni prefabbricate (tubi, raccordi, flange e talvolta valvole) che è già stato tagliato, saldato, trattato termicamente, testato e rifinito in superficie in un'officina, in modo che possa essere imbullonato in un impianto con una saldatura sul campo minima. Viene spedito in modo diverso dall'acciaio strutturale perché è composto da tre cose contemporaneamente: una parte di pressione di precisione, una superficie in lega sensibile alla corrosione e una forma scomoda e a bassa densità.

Pensa a una bobina come penseresti a una sezione preassemblata di tubo da giardino, completa di connettori e gomiti già montati. Invece di misurare, tagliare e unire il tubo su un'impalcatura a 30 metri di altezza, il cantiere si limita a sollevare la sezione in posizione e a fissarla a quelle vicine. Questo è lo scopo commerciale della prefabbricazione: sposta la manodopera da un luogo costoso, esposto alle intemperie e difficile da ispezionare in un’officina controllata.

Questa comodità crea un problema logistico con tre dimensioni distinte.

Quota 1 - Geometria.Una bobina è lunga, rotonda e pesante nella parte superiore con flange. Non si impila, non riempie una scatola rettangolare in modo efficiente e il suo punto più largo (la flangia) di solito decide se passa o meno attraverso la porta di un container. Una bobina da 12 m con una flangia da 600 mm occupa gran parte di un container pur pesando solo poche tonnellate.

Dimensione 2 - Metallurgia.L'acciaio inossidabile e le leghe di nichel resistono alla corrosione grazie a una pellicola di ossido passivo spessa circa 1-3 nanometri, uno strato circa 30.000 volte più sottile di un capello umano. Quella pellicola si autoripara nell’aria pulita e nell’acqua pulita, ma viene distrutta dai cloruri, dalle particelle di ferro intrappolate e dalla carenza di ossigeno in una fessura. Nessuna di queste tre minacce è visibile quando le porte del container si chiudono. Tutti e tre sono comuni in mare.

Dimensione 3 - Commerciale.Una bobina vale molto di più del metallo al suo interno. La saldatura, il trattamento termico, i controlli non distruttivi, la lavorazione meccanica e la documentazione possono facilmente far sì che una bobina finita valga da 10 a 30 volte il suo valore di scarto. Se arriva danneggiato, non puoi acquistarne uno sostitutivo al porto di destinazione: devi ricostruirlo, spedirlo e attendere.

La tabella seguente mostra come tali dimensioni modificano le esigenze logistiche rispetto al normale acciaio strutturale.

Considerazione	Acciaio strutturale	Bobina per tubo in lega di nichel/acciaio inossidabile
Rischio primario di transito	Piegatura, abrasione, ruggine (cosmetica)	Vaiolatura da cloruro, contaminazione da ferro, corrosione interstiziale (funzionale)
È possibile riparare i danni in loco?	Di solito sì: macina, dipingi	Raramente: necessita di nuovo decapaggio, passivazione e talvolta sostituzione
Priorità di imballaggio	Protezione meccanica	Esclusione di umidità e cloruri
Contatto con acciaio al carbonio	Accettabile	Non accettabile
Peso rispetto al volume	Peso limitato	Di solito a volume limitato
Conseguenza di un ritardo di 3 settimane	Riprogrammare	Ritardo di costruzione a cascata

CONCLUSIONE

L'umidità e il cloruro causano la maggior parte dei danni dovuti al trasporto, non gli urti. Classificati in base alla frequenza con cui causano rigetto, i quattro meccanismi sono: condensa e colorazione da cloruro, contaminazione da ferro, deformazione del carico puntuale e danno alla superficie della flangia e attrito dovuto alle vibrazioni nei punti di contatto. Solo il terzo è veramente meccanico ed è il più semplice da progettare.

What actually damages a stainless or nickel alloy spool in transit

La parte controintuitiva della logistica delle leghe è che una bobina che sopravvive a una caduta di 4 metri su una banchina può ancora essere rifiutata dopo un viaggio perfettamente regolare. L’acqua, non la forza, è l’avversario.

Il problema della condensa, in parole povere

L’aria calda trattiene più vapore acqueo dell’aria fredda. Quando un contenitore è chiuso in un porto umido a 30 gradi e 85% di umidità relativa, intrappola al suo interno una massa sostanziale di vapore acqueo. Mentre la nave naviga verso latitudini più fredde, le pareti di acciaio e la superficie della bobina scendono al di sotto del punto di rugiada e il vapore si condensa sul soffitto, sulle pareti del contenitore e direttamente sulla lega.

Le goccioline cadono poi sul carico. L'industria la chiama "pioggia di container". Un container sigillato da 40 piedi durante un viaggio di 30 giorni può rilasciare decine di litri d'acqua in questo modo.

L'acqua in sé non è la parte peggiore. La parte peggiore è ciò che trasporta.

Il cloruro è il vero nemico

I cloruri attaccano localmente il film passivo, perforandolo e creando una fossa. Una volta che un pozzo inizia, è autosufficiente: l'interno del pozzo diventa acido e ricco di cloruro e continua a crescere anche in condizioni altrimenti benigne. Le fonti di cloruro su una spedizione sono tristemente ordinarie:

Aria di mare e nebbia salina durante il carico e qualsiasi stoccaggio in piazzale aperto.

Paglioli e pallet in legno - in particolare legname fumigato con bromuro di metile, che lascia residui di bromuro.
Cartone riciclato e giornali stampati utilizzati come imballo.
Film in PVC, teloni in PVC e protezioni per flange in PVC, i cui plastificanti possono contenere cloruri.
Sudore delle mani nude e guanti contaminati.
Acqua residua dell'idrotest che non è mai stata completamente scaricata.
Polvere e sabbia provenienti da un cantiere che tratta anche acciaio al carbonio.

Perché "asciutto" non è abbastanza asciutto

La maggior parte delle persone ritiene che la corrosione abbia bisogno di acqua visibile. Non è così. Molti sali di cloruro sono deliquescenti: estraggono l'acqua dall'aria e si dissolvono in una gocciolina concentrata. Il cloruro di magnesio fa questo a circa il 33% di umidità relativa; cloruro di calcio a circa il 29%. Entrambi sono presenti nel sale marino.

Questo è il motivo per cui un contenitore con un'umidità relativa del 50% può comunque corrodere una bobina 316. L'obiettivo pratico per le spedizioni di leghe è mantenere l'umidità relativa interna al di sotto del 40%, che è comodamente al di sotto del punto di deliquescenza dei comuni sali marini.

La temperatura peggiora le cose

Un contenitore chiuso esposto alla luce solare tropicale è un forno. Sul ponte vengono regolarmente misurate temperature dell'aria interna di 60-70 gradi. Per l'acciaio inossidabile 304, cioè all'interno della finestra, dove la tensocorrosione da cloruri diventa una possibilità reale, in particolare dove i cloruri si sono concentrati sotto un involucro o un'etichetta. I gradi più alti (duplex, 6Mo e leghe di nichel come 625 e C-276) sono molto più tolleranti, ma nessuno di loro gode di una scatola calda, umida e ricca di cloruro.

Le quattro modalità di guasto in sintesi

Modalità di fallimento	Quello che vedi	Causa ultima	Controllo primario
Condensa/colorazione di cloruro	Fiore marrone color tè, segni bianchi di marea salina	Vapore acqueo intrappolato durante il caricamento, cicli di temperatura	Essiccante, film barriera, condizioni di carico secco
Contaminazione del ferro	Macchie di ruggine localizzate che ricompaiono dopo la pulizia	Contatto in acciaio al carbonio, attrezzi condivisi, polvere da cantiere	Utensili dedicati, interfacce non metalliche, test del ferroxil
Deformazione del carico puntuale	Ovalità, appiattimenti, facce delle flange ammaccate	Carico appoggiato su un bordo duro, ancoraggio troppo stretto	Culle progettate, distribuzione del carico, imbracature larghe
Sfregamento delle vibrazioni	Segni di usura lucidati, detriti di ossido nero	Vibrazioni della nave da 1 a 20 Hz nei punti di contatto duri	Cuscinetti resilienti in ogni punto di contatto

CONCLUSIONE

Finisci la metallurgia in officina, non in mare. Ciò significa completare il decapaggio e la passivazione con un test documentato del ferro libero, asciugare le parti interne fino a un punto di rugiada inferiore a -20 gradi, tappare ogni apertura e imballare solo con materiali privi di cloruri. Una bobina che non è pulita e asciutta quando le porte si chiudono non diventerà pulita e asciutta durante il trasporto.

La conservazione non è una fase di confezionamento imbullonata alla fine della fabbricazione. È l'ultima fase del processo di produzione e può passare o fallire in base a criteri misurabili. La sequenza seguente è l'ordine che funziona; cambiare l'ordine di solito significa rifare il lavoro.

Passaggio 1 - Completare prima tutte le operazioni di saldatura, trattamento termico e test

Ogni saldatura deve essere rifinita e ispezionata prima che inizi la conservazione. Per le qualità duplex e super duplex ciò include la solubilizzazione, poiché il ciclo termico sbagliato lascia la fase sigma che distrugge sia la resistenza alla corrosione che la tenacità. Qualsiasi saldatura effettuata dopo la passivazione ricontamina la superficie e richiede un ritrattamento locale.

Passaggio 2 - Hydrotest con acqua controllata, quindi asciugare immediatamente

Il test idrostatico è spesso la più grande esposizione all'acqua che una bobina abbia mai visto. Specificare l'acqua: per i gradi austenitici, un contenuto di cloruro pari o inferiore a 50 mg/l è il limite ampiamente specificato. Scaricare entro un'ora dal completamento del test, quindi soffiare con aria secca priva di olio fino a quando il punto di rugiada interno è inferiore a -20 gradi. L'acqua di prova rimasta in una bobina durante la notte è una delle cause più comuni di vaiolature inspiegabili scoperte mesi dopo.

Passaggio 3 - Decapare e passivare secondo una procedura scritta

Il decapaggio rimuove l'ossido colorato a caldo e lo strato impoverito di cromo sottostante; la passivazione ricostruisce il film passivo. Lavorare secondo ASTM A380 per la pratica di pulizia e disincrostazione e ASTM A967 per la passivazione. Il punto critico di qualità è la rimozione dei residui: la pasta decapante lasciata in una fessura di saldatura o sotto una flangia è una fonte concentrata di cloruro acido che attaccherà la bobina durante lo stoccaggio.

Passaggio 4 - Dimostralo con un test del ferro libero

Non accettare "sembra pulito". Provalo. Il test del ferroxile descritto nella pratica ASTM A380 C rivela il ferro libero incorporato come una colorazione blu in pochi minuti. Il criterio di accettazione non è la macchia blu. Registra il luogo del test, la data e il risultato sul registro dell'ispezione: questo è il documento che l'ispettore del cliente richiederà.

Passaggio 5 - Asciugatura fino al punto di rugiada specificato

Misuratelo, non stimatelo. Per i gradi austenitici, è adeguato un punto di rugiada pari a −20 gradi. Per il servizio duplex, super duplex, 6Mo e leghe di nichel critiche, specificare −40 gradi.

Passaggio 6 - Tappare e considerare la pressurizzazione

Ogni apertura necessita di un tappo: estremità dei tubi, estremità degli ugelli, connessioni degli strumenti. Due opzioni sono comuni e la seconda è migliore.

Metodo	Come funziona	Vantaggio	Limitazione
Tappo ventilato con essiccante	L'aria può respirare, l'essiccante assorbe l'umidità	Semplice, economico, nessun rischio di pressione	L'essiccante si satura silenziosamente; nessun modo per verificare dall'esterno
Tappo sigillato con azoto secco a 0,2–0,5 bar più manometro	La pressione positiva mantiene l'aria umida fuori; il manometro dimostra la tenuta	Verificabile a colpo d'occhio dopo 90 giorni	Necessita di manometro e registro di riempimento; i tappi devono essere classificati

L'opzione dell'azoto con manometro vale il piccolo costo aggiuntivo, perché converte una condizione invisibile in una condizione visibile. Un manometro che legge ancora 0,3 bar dopo tre mesi di stoccaggio è la prova che nulla è entrato nella bobina. Un manometro a zero è un avvertimento da controllare prima dell'installazione anziché dopo.

Passaggio 7 - Proteggere adeguatamente le facce e le filettature della flangia

Montare protezioni facciali per flange in polietilene o HDPE, tappare i fori dei bulloni e lasciare intatta la superficie della guarnizione. Non applicare un olio generico antiruggine su una flangia in acciaio inossidabile: intrappola il cloruro sulla superficie, nasconde la contaminazione agli ispettori e deve essere rimosso prima dell'inserimento delle guarnizioni. Se è effettivamente necessario un lubrificante temporaneo per il grippaggio delle filettature in lega di nichel, specificare un prodotto privo di cloruri e zolfo e registrarne la rimozione.

Passaggio 8 - Prepara la confezione solo con materiali compatibili

È qui che le spedizioni ben intenzionate falliscono. La tabella seguente è l'elenco pratico delle cose da fare e da non fare.

Materiale	Usarlo?	Perché
Film in polietilene esente da cloruri	SÌ	Barriera inerte, senza cloruri, senza rischio plastificanti
Sacchetti barriera in laminato di alluminio	SÌ	Eccellente barriera al vapore per bobine in lega di nichel di alto valore
Tamponi separatori in neoprene o HDPE	SÌ	Non metallico, resiliente, previene il contatto galvanico
Legno trattato termicamente (HT) secondo ISPM 15	SÌ	Strutturalmente sano ed esente da bromuri
Legname sottoposto a fumigazione con bromuro di metile	NO	I residui di bromuro sono aggressivi per l'acciaio inossidabile
Pellicola in PVC, telone in PVC, cappucci in PVC	NO	I plastificanti possono rilasciare cloruri
Cartone riciclato, giornali	NO	Contenuto variabile di cloruro, trattiene l'umidità
Fascetta in acciaio al carbonio direttamente sul tubo	NO	Incorpora il ferro e crea una fessura
Catena o filo zincato contro la lega	NO	Trasferimento di zinco più corrosione interstiziale

CONCLUSIONE

Utilizzare un contenitore asciutto a cubo alto da 40 piedi per la maggior parte delle bobine in cui il diametro esterno della flangia più grande è pari o inferiore a 2,2 m e il peso totale del carico rimane inferiore a circa 20 tonnellate. Passare all'open top o al flat rack quando la bobina supera l'apertura della porta o necessita di essere sollevata dall'alto e per rompere il volume quando le bobine superano circa 12 m o 25 tonnellate ciascuna.

Which container type should you choose

La selezione del container viene decisa da tre numeri, in questo ordine: l'apertura della porta, il limite del carico utile e la densità del carico. La maggior parte dei pianificatori controlla solo il secondo, motivo per cui così tanti piani di carico falliscono nello stesso giorno.

L’apertura della porta è il vero vincolo

Il volume interno di un container è irrilevante se il carico non può passare attraverso la porta. I container secchi standard hanno un'apertura della porta di circa 2,34 m di larghezza per 2,28 m di altezza; un cubo alto dà circa 2,58 m di altezza. Ciò significa che una bobina con una flangia da 2,4 m semplicemente non entrerà in una scatola standard, non importa quanto spazio vuoto ci sia al suo interno.

Tipo di contenitore	Lunghezza interna	Apertura della porta (L × A)	Carico utile tipico	Miglior utilizzo per le bobine
20 piedi GP	5.90 m	2.34 × 2.28 m	~28 t	Bobine corte e pesanti; fasci densi di piccolo calibro
40 piedi GP	12.03 m	2.34 × 2.28 m	~26.5 t	Carico generale standard
40 piedi HC	12.03 m	2.34 × 2.58 m	~26.5 t	Scelta predefinita- Spazio extra per culle e flange di grandi dimensioni
Tetto aperto da 20 piedi	5.90 m	Apertura superiore, a tutta larghezza	~28 t	Bobine caricate tramite gru dall'alto
Tetto aperto da 40 piedi	12.03 m	Apertura superiore, a tutta larghezza	~26.5 t	Bobine lunghe con flange alte
Rack piatto da 20 piedi	Piattaforma da 6,06 mt	Lati e parte superiore aperti	~31 t	Diametro sovradimensionato, lunghezza ridotta
Rack piatto da 40 piedi	Piattaforma da 12,19 mt	Lati e parte superiore aperti	~39–40 t	Diametro oversize, lunga lunghezza
Rompi la massa	Stiva della nave	-	Nessun limite pratico	Bobine molto grandi o molto pesanti

I valori sono tipici per i contenitori ISO serie 1. Verificare sempre i contrassegni sulla targhetta della porta e la targhetta di approvazione di sicurezza CSC sull'unità specifica.

Il test della densità del carico

I container sono economici solo quando il carico è sufficientemente denso da raggiungere il limite di carico utile prima che il volume si esaurisca. Per un cubo alto 40 piedi, la densità di pareggio è di circa 350 kg per metro cubo di volume del contenitore. Al di sotto di questo, spedisci aria e la paghi.

Le bobine dei tubi si trovano in un intervallo scomodo:

Bobine di piccolo diametro densamente annidate(2–6 pollici) può avvicinarsi al punto di pareggio a circa 300–350 kg/m³. Questi sono quasi limitati nel peso e un HC da 40 piedi è efficiente.
Bobine di grosso diametro(16 pollici e oltre) tipicamente scendono a 150–250 kg/m³ perché un cerchio non può riempire un rettangolo. Questi hanno un volume limitato e ogni metro cubo di spazio vuoto sopra la bobina è un trasporto a carico tuo.

La conseguenza pratica: per le bobine di grande diametro, la geometria del Nesting conta più del peso. Mettere una bobina in più in una scatola vale più che togliere una tonnellata dal totale.

Un esempio pratico

Prendere una bobina austenitica Schedule 40S da 16 pollici e lunga 12 m. Il tubo pesa circa 123 kg al metro, quindi il tubo nudo pesa circa 1,5 tonnellate; due flange da 16 pollici classe 150 aggiungono circa 120 kg. Chiamiamola 1,6 tonnellate.

Un HC da 40 piedi ha un carico utile di circa 26,5 tonnellate, quindi il solo peso consentirebbe sedici bobine. Ma sedici bobine di 0,41 m di diametro, anche in uno stretto nido esagonale con culle, sono ottimistiche. Un piano realistico prevede da dodici a quattordici bobine, da 19-22 tonnellate, che arrivano proprio al limite di peso e a circa 320 kg/m³. Questo è un carico ben progettato.

Quando lasciare il contenitore

Diametro della flangia superiore a 2,2 m- l'apertura della porta esclude una scatola standard. Vai a open top o flat rack.
Sopra circa 11,8 m di lunghezza- Non è possibile far passare una bobina rigida più lunga attraverso la porta e metterla in posizione. Flat rack o break bulk.
Oltre circa 25 tonnellate per bobina- il pavimento del container e i punti di ancoraggio diventano il fattore limitante, e l'attrezzatura di sollevamento su entrambe le estremità diventa il vero vincolo.
Quando il volume totale supera circa 1.500–2.000 tonnellate- il break bulk comincia a vincere sul costo del trasporto per tonnellata, al prezzo di tempi di consegna più lunghi e di una maggiore movimentazione.

Criterio	Contenitore asciutto	Aprire la parte superiore	Cremagliera piatta	Rompi la massa
Protezione dalle intemperie	Costruito dentro	Richiede telo	Richiede un avvolgimento completo	Richiede un avvolgimento completo
Metodo di caricamento	Carrello elevatore o carico laterale	Gru superiore	Gru superiore o laterale	Attrezzatura della nave
Diametro esterno massimo della flangia	~2.2 m	~2.3 m	Nessun limite	Nessun limite
Lunghezza massima	~11.8 m	~11.8 m	Piattaforma da 12 mt	Nessun limite
Costo relativo del trasporto	Il più basso	+20–40%	+40–80%	Dipendente dal volume
Complessità di ancoraggio	Basso	Medio	Alto	Più alto

CONCLUSIONE

Progetta il piano attorno al centro di gravità, non alla superficie del pavimento. Posizionare le bobine più pesanti e al centro più basso sul fondo e vicino al centro longitudinale del contenitore, mantenere il baricentro caricato entro circa il 5% del punto medio del contenitore e non superare mai il limite di carico puntuale del pavimento. Quindi dimostra il piano con un disegno in scala prima che qualcuno apra la porta.

Un container è una scatola strutturale con pavimento in legno e telaio in acciaio, ed entrambi hanno limiti facilmente superabili con tubi in acciaio. Il pavimento è progettato per carichi distribuiti; una bobina appoggiata su due strette culle concentra le tonnellate su una piccola area. I buoni piani di carico lo rispettano, mentre quelli scadenti lo scoprono quando il pavimento si delamina.

Regole di distribuzione del peso che reggono nella pratica

Mantieni il baricentro vicino al centro.Un container con il 70% della sua massa ad un'estremità si manovra male su una gru e può superare i presupposti di progettazione della pila. Una divisione 60/40 da davanti a dietro è una regola praticabile; 50/50 è meglio.
Carichi puntiformi di diffusione.Non lasciare mai la bobina direttamente sul pavimento. Utilizzare culle o divaricatori in legno che distribuiscano il carico su almeno 0,3 m² per contatto.
Carico pesante sul fondo.Le bobine pesanti di grosso diametro si abbassano; i fasci leggeri di piccolo diametro vanno in cima. Un baricentro alto aumenta sia il momento di ribaltamento che la richiesta di ancoraggio.
Lasciare uno spazio lavorativo.Almeno 100 mm tra la bobina e la parete del contenitore consentono il movimento dell'aria, l'ispezione e l'accesso all'ancoraggio.
Non impilare mai le bobine di grosso diametro direttamente una sull'altra.Due superfici rotonde che si toccano in linea creano un enorme stress da contatto e una fessura che intrappola l'acqua. Utilizzare una culla ingegnerizzata con cuscinetti resilienti.

Design della culla, in un paragrafo

Una culla è il supporto sagomato che sostiene la bobina. Realizzalo in legno trattato termicamente o acciaio fabbricato, rivesti la superficie di contatto con neoprene o HDPE e modellala in modo che la bobina poggi su almeno 120 gradi della sua circonferenza. Impostare l'altezza della base in modo che la flangia più bassa sia libera dal pavimento di almeno 100 mm: ciò impedisce alla flangia di accumularsi acqua. Lo spazio si trova a non più di un terzo della lunghezza della bobina, quindi una bobina da 12 m ottiene almeno tre supporti e non si piega.

Confronto dei modelli di stivaggio

Modello	Come funziona	Efficienza del volume	Meglio per	Rischio
Longitudinale, a livello singolo	Le bobine scorrono lungo l'asse del contenitore in culle	Moderare	Bobine pesanti e di grosso diametro	Basso
Longitudinale, a due livelli con sostegni	Secondo strato annidato tra il primo	Bene	Bobine di diametro medio	Medio: necessita di supporto ingegnerizzato
Trasversale	Le bobine si trovano sul contenitore	Povero	Bobine corte con flange larghe	Alto - scarso utilizzo della lunghezza
Nido esagonale	Bobine di piccolo diametro confezionate in nido d'ape	Migliore	Bobine da 2–8 pollici	Medio: l'accesso per l'ancoraggio è stretto
Pila piramidale	Strati decrescenti verso l'alto	Bene	Solo di piccolo calibro	Alto per foro grande - instabile

Sequenziamento del carico

Caricare dall'estremità in avanti, in ordine inverso rispetto allo scarico, in modo che la bobina necessaria per prima nel sito sia quella più vicina alla porta. Questa singola disciplina fa risparmiare ore di scarico e riduce la tentazione di trascinare fuori le bobine con un carrello elevatore, che è esattamente il modo in cui le facce delle flange vengono distrutte.

CONCLUSIONE

Le culle in legno sostengono il peso e le cinghie di rete a 30–45 gradi rispetto al piano orizzontale fermano il movimento. La forza totale di ancoraggio su ciascun lato deve essere almeno pari al peso del carico. Questa disposizione soddisfa il metodo semi-standardizzato dell'allegato 13 del codice CSS IMO per la maggior parte delle configurazioni di bobine e può essere verificata mediante un breve calcolo.

Il fissaggio in mare ha esattamente due compiti: impedire al carico di scivolare e impedirne il ribaltamento. Le culle resistono al ribaltamento, perché abbassano il baricentro effettivo e allargano la base. Maniglia di ancoraggio scorrevole. Confondere i due ruoli è l'errore di progettazione più comune: le persone aggiungono più cinghie quando ciò di cui hanno effettivamente bisogno è una base più ampia.

I documenti normativi

Documento	Cosa copre	Perché è importante qui
Codice CSS IMO, allegato 13	Valutare le modalità di sicurezza per carichi non standardizzati	La base internazionale per il calcolo dell'ancoraggio in mare
Codice CTU (IMO/ILO/UNECE)	Imballaggio e messa in sicurezza delle unità di trasporto merci	Il pratico standard di imballaggio per contenitori
EN12195-1	Calcolo delle forze di ancoraggio	Il metodo di calcolo utilizzato in tutta Europa
EN12195-2/-3	Cinghie e catene in rete	Definisce la capacità di ancoraggio e la marcatura
ISO 1496-1	Resistenza strutturale del contenitore	Definisce cosa può sopportare la scatola stessa
SOLAS Capo VI, Regolamento 2	Massa lorda verificata	Lo spedizioniere deve dichiarare un peso verificato prima del carico

Carico massimo di fissaggio: il numero che conta

Ogni ancoraggio ha una capacità di ancoraggio (LC) - la forza che è progettata per sostenere - e un carico massimo di fissaggio (MSL), che è il limite di lavoro su cui puoi contare. Il codice CSS imposta MSL come una frazione della resistenza alla rottura:

Tipo di ancoraggio	MSL come percentuale della resistenza alla rottura
Ancoraggio in rete (poliestere)	50%
Catena	50%
Fune metallica	80%
Grillo, anello o punto di ancoraggio	50%

Gli anelli di ancoraggio per container sono comunemente classificati a 2 tonnellate MSL, ma la valutazione varia in base al modello. Leggere i contrassegni; non dare per scontato.

Un calcolo di ancoraggio funzionante

Prendi una bobina da 10 tonnellate in un container da 40 piedi, stivato su supporti di legno.

Passaggio 1 - Accelerazione della progettazione.Utilizzare un'accelerazione di progetto trasversale di 0,5 g, che è un valore ragionevole per lo stivaggio sul ponte di una nave portacontainer secondo l'approccio del Codice CSS.

Forza=massa × accelerazione=10,000 kg × 0,5 × 9.81 =49.1 kN

Passo 2 - Attrito.L'acciaio su legno secco fornisce un coefficiente di attrito di circa 0,3.

Resistenza all'attrito=0.3 × 10.000 × 9.81 =29.4 kN

Passaggio 3 - Forza netta per trattenere.

49.1 − 29.4 = 19.7 kN

Fase 4 - Applicazione della domanda a 45 gradi.A 45 gradi, ciascuna unità di forza di ancoraggio contribuisce con 0,707 unità di vincolo orizzontale.

MSL totale richiesto=19.7 ÷ 0.707 =27.9 kN

Passaggio 5 - Selezionare le ancoraggi.Due cinghie di poliestere per lato, ciascuna con 2 tonnellate MSL, forniscono 4 × 19,6 kN=78.5 kN di MSL totale o 55,5 kN di ritenuta orizzontale. Si tratta di circa il doppio della domanda.

Quel margine non è uno spreco. Un'imbragatura tesa a mano fornisce ben al di sotto del suo MSL nominale una volta che si allunga, si assesta e si allenta nelle prime 48 ore. Un fattore due è la tolleranza pratica per questo.

Passaggio 6 - Controlla la custodia della mancia.Il ribaltamento avviene quando il momento ribaltante supera il momento ripristinante. Come schermata rapida, mantenere l'altezza del baricentro al di sotto della larghezza della base del supporto. Se il centro della bobina si trova a 0,8 m dal pavimento, la base della culla dovrebbe essere larga almeno 0,8 m.

Passaggio 7 - Aggiungi vincolo longitudinale.L'accelerazione longitudinale è più bassa, intorno a 0,3 g, che per questa bobina è di 29,4 kN - quasi esattamente annullata dall'attrito. Aggiungere comunque un'ancoraggio a ciascuna estremità; l'attrito non è un presupposto di progettazione su cui fare affidamento da solo.

Regole di installazione che determinano se il calcolo sopravvive alla realtà

Angolo:mantenere le cinghie tra 25 gradi e 60 gradi rispetto al piano orizzontale, con 45 gradi come obiettivo. Una temperatura più piatta di 25 gradi dà poca tenuta verso il basso; più ripido di 60 gradi dà poca tenuta orizzontale.

Simmetria:sferzare in coppie opposte. Uno schema di ancoraggio sbilanciato fa girare il carico.

Protezione:ricoprire ogni ancoraggio nel punto in cui attraversa un bordo della flangia o un cordone di saldatura. Una rete tagliata perde gran parte della sua forza.

Tensione:utilizzare tenditori a cricchetto e ricontrollare dopo 24-48 ore, quando il carico si è stabilizzato.

Racconti:tracciare una linea retta su ogni ancoraggio e sul carico. Se il filo è rotto a destinazione, il carico si è spostato e la bobina necessita di un'ispezione completa prima di essere accettata.

Non legare mai alla testata della porta, al tetto o al pannello laterale ondulato.Solo ai punti di ancoraggio designati nel pavimento e nelle sponde laterali inferiori.

CONCLUSIONE

Separare fisicamente i metalli diversi, rimuovere l'elettrolita e tenere gli utensili in acciaio al carbonio lontani dalla superficie della lega. Ogni punto di contatto tra acciaio inossidabile e acciaio al carbonio necessita di un'interfaccia non metallica, priva di cloruri, e l'interno del contenitore deve rimanere al di sotto del 40% di umidità relativa.

Due metalli con potenziale elettrochimico diverso, uniti da un velo d'acqua, formano una batteria. Il metallo meno nobile si corrode. Si tratta di corrosione galvanica e in un container l'elettrolita è la condensa, che è presente molto più spesso di quanto ci si aspetti.

Cosa significa serie galvanica per una bobina

Metallo	Potenziale relativo	Cosa succede se accoppiato all'acciaio inossidabile in acqua
Acciaio inossidabile (passivo)	Nobile	Agisce come catodo; protetto, ma spinge l'attacco al suo partner
Acciaio al carbonio	Meno nobile	Si corrode preferibilmente; produce ossido di ferro che macchia la lega
Alluminio	Meno nobile	Attacco grave, soprattutto in acqua clorata
Zinco (zincatura)	Meno nobile	Si dissolve; lascia prodotto bianco di corrosione sulla lega

La conseguenza controintuitiva: l’accoppiamento dell’acciaio inossidabile con l’acciaio al carbonio normalmente non buca l’acciaio inossidabile. Arrugginisce l'acciaio al carbonio e quella ruggine è ossido di ferro appoggiato su una superficie che il tuo cliente si aspetta che sia pulita. La bobina viene rifiutata per contaminazione, non per danni strutturali.

La corrosione interstiziale è il problema più silenzioso

Dove due superfici si toccano e l’acqua può penetrare ma non fuoriuscire, l’ossigeno viene consumato più velocemente di quanto possa essere reintegrato. L'interno della fessura perde la sua pellicola passiva, il pH diminuisce, i cloruri migrano all'interno e inizia la vaiolatura. I punti di contatto, le scanalature delle guarnizioni, i bordi dei cappucci e la parte inferiore delle fascette sono tutte classiche fessure. Ecco perché il materiale dell'interfaccia è importante tanto quanto la separazione: un cuscinetto in neoprene a cellule chiuse esclude l'acqua dall'intercapedine, mentre uno poroso la trattiene.

Controlli pratici che vengono effettivamente eseguiti

Utensileria dedicata.Spazzole metalliche, mole e dischi da taglio esclusivamente in acciaio inossidabile. Una ruota che ha toccato l'acciaio al carbonio incorporerà le particelle di ferro nell'acciaio inossidabile in un unico passaggio.

Aree di produzione separate.Mantenere una zona di lavoro inossidabile ad almeno 10 m dalla molatura e dalla sabbiatura dell'acciaio al carbonio. La polvere aerodispersa viaggia più lontano di quanto si creda.

Imbracature sintetiche o inox.Imbracature in nylon o poliestere per il sollevamento; mai una catena in acciaio al carbonio a diretto contatto con il tubo.

Forchette imbottite.Forche del carrello elevatore imbottite con HDPE o legno per la movimentazione di tubi nudi.

Interfacce non metalliche.Neoprene o HDPE tra la bobina e ogni supporto, morsetto e distanziatore.

Nessun trascinamento.Le bobine vengono sollevate, mai trascinate sul pavimento o sul ponte.

Rilevare la contaminazione prima che lo faccia il cliente

Due controlli sul campo sono sufficienti per la maggior parte delle situazioni. Il test del ferroxile (ASTM A380 Practice C) mostra il ferro libero come una macchia blu in pochi minuti. E il test dell’umidità è ancora più semplice: avvolgi la zona sospetta in un panno umido per 24 ore. Il ferro libero produce macchie visibili di ruggine. Se uno dei due test fallisce, la bobina deve essere nuovamente decapata prima della spedizione, non dopo.

CONCLUSIONE

Una bobina senza documentazione è una bobina che viene rifiutata in cantiere. Il set minimo è: certificati dei materiali secondo EN 10204 3.1, un dossier di test dimensionali e non distruttivi, un registro del trattamento superficiale e della passivazione, una lista di imballaggio che associa ogni numero di calore a una posizione fisica nel contenitore e un registro di conservazione.

Un singolo contenitore può contenere da 30 a 60 bobine, ciascuna con il proprio numero di etichetta, numero di colata e record di test. Senza una mappatura tra la documentazione e il carico fisico, il sito impiega giorni a trovare una bobina specifica e non riesce a chiudere il proprio dossier di qualità. Questo è un puro fallimento logistico ed è completamente prevenibile con un solo prelievo.

Il documento impostato

Documento	Standard o formato	Emesso da	Perché il sito ne ha bisogno
Certificato di prova dei materiali	EN 10204 3.1 (3.2 dove è richiesta la verifica indipendente)	Mulino, approvato dal costruttore	Dimostra il grado della lega e le proprietà meccaniche
Rapporto di controllo dimensionale	Progetto ITP	Controllo qualità del produttore	Conferma l'allineamento della flangia, il parallelismo delle facce e la lunghezza complessiva
Rapporti di prove non distruttive	RT/UT/PT/PMI come specificato	Operatore CND certificato	Conferma l'integrità della saldatura e, per PMI, la lega corretta
Registro dei trattamenti termici	Grafico o registro del forno	Fabbricante	Dimostra il corretto ciclo termico, fondamentale per il duplex
Registro del trattamento superficiale	ASTM A380/A967	Fabbricante	Documenta il decapaggio, la passivazione e il risultato del test del ferro libero
Record dell'idrotest	Specifica del progetto	Fabbricante	Conferma l'integrità della pressione e il livello di cloruro dell'acqua
Registro di conservazione	Specifica del progetto	Fabbricante	Registra il punto di rugiada, la pressione dell'azoto e la quantità di essiccante
Lista di imballaggio con mappa del contenitore	Disegno più foglio di calcolo	Logistica	Mappa il numero del tag sulla posizione fisica nel contenitore
Dichiarazione di massa lorda verificata	SOLAS VI/2	Spedizioniere	Obbligatorio legalmente prima che il contenitore venga caricato
Dichiarazione ISPM15	ISPM15	Fornitore di imballaggi	Conferma che il legno è trattato termicamente e non fumigato con bromuro
Certificato di origine, B/L, fattura commerciale	Documentazione commerciale	Spedizioniere	Sdoganamento

Il singolo documento più prezioso: la mappa dei container

Disegna il contenitore in pianta e prospetto, numera ogni posizione ed etichetta ciascuna posizione con il numero dell'etichetta della bobina. Stampalo, metti una copia all'interno della porta e invia una copia via e-mail al sito prima che la nave salpi. Questa pagina trasforma una ricerca di due giorni in una passeggiata di cinque minuti.

Un miglioramento moderno che vale la pena adottare: stampare un codice QR sul cappuccio terminale di ciascuna bobina che si collega al suo dossier digitale completo: certificati, rapporti NDT e registro di conservazione. Gli ispettori del sito possono quindi verificare una bobina con un telefono invece che con uno schedario.

CONCLUSIONE

Tenere i cappucci, tenere le bobine sollevate da terra, mantenerle asciutte e tenere lontani cloruri e acciaio al carbonio. Ispezionare nuovamente mensilmente. L'orologio di conservazione non si ferma quando il contenitore viene aperto: si riavvia e le prime 24 ore dopo lo svasamento rappresentano la finestra a più alto rischio dell'intero viaggio.

Una bobina sopravvissuta per sei settimane in mare può essere rovinata in un pomeriggio in un cantiere di deposito. Il contenitore era un ambiente controllato, per quanto imperfetto. Un cantiere non lo è: ha polvere, pioggia, traffico di veicoli, saldature nelle vicinanze e un'affluenza costante di persone che vogliono togliersi il cappuccio per "dare un'occhiata".

Perché le prime 24 ore contano di più

Quando le porte si aprono, l'aria calda e umida si riversa in un contenitore il cui contenuto è ancora freddo dopo il viaggio. La condensa si forma immediatamente su ogni superficie della lega fredda. Se le bobine vengono lasciate senza cappuccio o l'essiccante viene rimosso e gettato via insieme alla confezione, l'umidità non avrà nessun posto dove andare. La risposta corretta è spostare le bobine in un luogo asciutto e coperto prima di aprire qualsiasi tappo, non aprire tutto sul dock per verificare che sia arrivato.

Disposizione dello spazio di archiviazione

Da terra.Pattini in legno o rastrelliere rivestite in gomma, ad almeno 150 mm dalla superficie. Mai direttamente sul terreno e mai sul cemento nudo che rimane umido.
Drenato.Una leggera caduta di circa il 2% in modo che l'acqua scorra via anziché accumularsi all'interno di una rientranza della flangia.
Lontano dalla fabbricazione.Almeno 10 m dalla molatura, sabbiatura e saldatura dell'acciaio al carbonio. Inoltre è meglio.
Lontano dal traffico.Una bobina che viene colpita da un carrello elevatore in retromarcia è una bobina di scarto.
Copertura ventilata.Telo in polietilene traspirante, aperto sul fondo. Mai un telone in PVC sigillato: diventa una camera di condensa.

La checklist di ispezione mensile

Tutti i tappi sono ancora montati e non danneggiati?

L'indicatore dell'azoto è ancora sopra 0,1 bar? In caso contrario, la tenuta è venuta meno e il foro deve essere ispezionato.

L'indicatore dell'essiccante ha cambiato colore?

Sono presenti fioriture di ruggine, macchie di tè o depositi di sale bianco?

La copertura è integra e ventilata oppure è diventata una tenda sigillata?

È stato impilato qualcosa sopra le bobine?

Le protezioni per il viso della flangia sono ancora al loro posto?

Registra le risposte. Un registro di conservazione con date e iniziali è ciò che consente al cliente di accettare una bobina rimasta in deposito per otto mesi.

Rilascia per installare

Prima che una bobina venga montata, chiuderla correttamente: confermare l'identificazione positiva del materiale sul grado, ispezionare le superfici delle flange per eventuali danni, eseguire un test del ferroxil su qualsiasi area di saldatura sul campo, verificare che il foro sia asciutto e pulito e firmare un documento di rilascio. Ciò richiede venti minuti ed evita la categoria di rilavorazione più costosa che esista, quella che viene scoperta dopo che la bobina è già imbullonata in una linea sotto tensione.

La cronologia della conservazione in breve

Palcoscenico	Ambiente	Rischio dominante	Controllare
Negozio	Controllato	Contaminazione superficiale	Decapaggio, passivazione, test del ferroxil, secco, tappo
Caricamento dei contenitori	Aria umida del porto	Intrappola l'umidità al momento della chiusura	Caricare in condizioni asciutte, essiccante in posizione, chiudere velocemente
Viaggio sull'oceano	Ciclaggio della temperatura	Condensa, cloruri, vibrazioni	Film barriera, essiccante, culle, ancoraggi
Devanning	L'aria calda incontra l'acciaio freddo	Condensazione immediata	Spostarsi al riparo prima di aprire i tappi
Archiviazione del sito	Incontrollato	Pioggia, polvere, contaminazione da ferro	Fuori terra, copertura ventilata, ispezione mensile
Preinstallazione	Cantiere	Spruzzi di saldatura, detriti	Coprire fino al montaggio, all'ispezione finale e all'approvazione del rilascio

CONCLUSIONE

I tre errori più costosi sono la spedizione bagnata, la spedizione con contaminazione di ferro e la spedizione senza una mappa del contenitore. Ciascuno di essi è economico da prevenire e costoso da riparare, e il moltiplicatore dei costi cresce con ogni chilometro percorso dalla bobina dal negozio.

La conservazione è invisibile quando funziona. Nessuno si congratula con la squadra che ha asciugato una bobina fino al punto di rugiada di -20 gradi, perché non è successo nulla. Questa asimmetria è il motivo per cui la conservazione viene tagliata per prima quando un progetto è in ritardo e perché la rielaborazione risultante costa sempre più del risparmio.

Il moltiplicatore dei costi

Dove avviene la rielaborazione	Indice di costo relativo	Cosa lo spinge
In negozio, prima della spedizione	1×	Capacità di decapaggio esistente, gru, team QA, nessun impatto sulla pianificazione
Al porto di destinazione	3–5×	Attrezzature noleggiate, prodotti chimici importati, ritardi doganali, controstallie
In un sito remoto o offshore	10–20×	Ponteggi, permessi, finestre meteorologiche, manodopera specializzata arrivata in aereo, programma di lavoro

Il moltiplicatore non riguarda principalmente il tasso di manodopera. Riguarda la perdita delle infrastrutture. In officina, il decapaggio di una bobina contaminata è un'ora di lavoro di routine. In un sito remoto, sono necessarie una tenda di contenimento, un operatore chimico autorizzato, un percorso di smaltimento dei rifiuti e un ispettore che lo autorizzi, e ciò accade sul percorso critico.

I tre fallimenti contro cui vale la pena progettare

1. Spedizione bagnata.Una bobina ricoperta di acqua stagnante si forerà dall'interno verso l'esterno. Il pozzo è invisibile fino all'idrotest sul posto, a quel punto la bobina si guasta e l'intera linea attende.

2. Spedizione con contaminazione da ferro.Una bobina che supera l'ispezione visiva in officina può sviluppare una fioritura di ruggine entro 48 ore dall'esposizione all'umidità nel luogo di destinazione. Il cliente vede la ruggine e la discussione se sia "solo superficiale" costa più tempo della riparazione.

3. Spedizione senza mappa del contenitore.Non si tratta di un problema di corrosione, ma è la causa più comune di ritardo in cantiere nelle spedizioni di bobine. Un contenitore contenente quaranta bobine senza etichetta è un puzzle da quaranta bobine e il sito lo risolve con una gru e un cronometro.

Il budget per la prevenzione, in proporzione

Per la maggior parte dei progetti, l'intero pacchetto di conservazione (essiccante, pellicola barriera, azoto, tappi, supporti e registri di ispezione) corrisponde a una piccola percentuale a una cifra del valore della bobina fabbricata. Una singola bobina rifiutata in un sito remoto in genere costa più del pacchetto di conservazione per l'intera spedizione. Inquadrata in questo modo, la decisione non è vicina.
