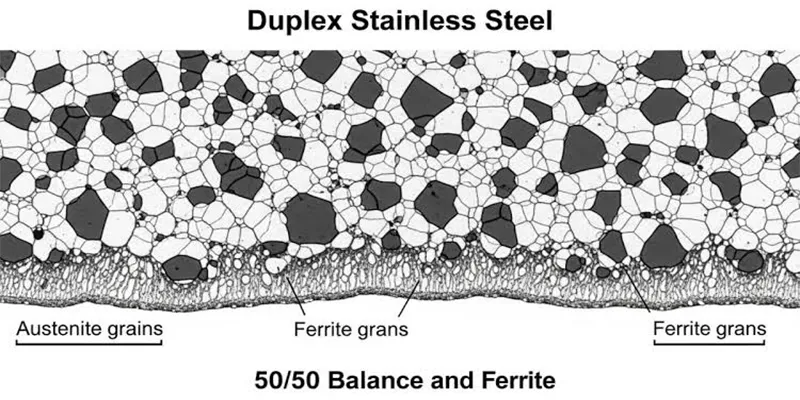

Microstruttura duplex dell'acciaio inossidabile: Austenite 50/50-Bilanciamento della ferrite e impatto sulle proprietà

Acciai inossidabili duplexprendono il nome da una microstruttura contenente due distinte fasi cristalline - austenite e ferrite - bloccate insieme in proporzioni più o meno uguali. Questo non è un dettaglio estetico. Il bilanciamento di fase è l'unica variabile che determina se un tubo duplex, un raccordo o una forgiatura mantiene la promessa di elevata resistenza combinata con un'eccellente resistenza alla corrosione da cloruri, o se invece fallisce prematuramente a causa di infragilimento, fessurazione o corrosione inaspettata.

Questo articolo spiega come è progettata la bilancia 50/50, come viene verificata e come modella esattamente le prestazioni meccaniche e di corrosione su cui fanno affidamento gli ingegneri di approvvigionamento e progettazione.

Qual è il rapporto ideale di austenite-ferrite nell'acciaio inossidabile duplex?

L'obiettivo metallurgico è una struttura nominale al 50% di austenite/50% di ferrite, con specifiche commerciali che accettano una finestra di lavoro pratica di circa il 35-65% di ferrite in volume.

I gradi duplex sono legati in modo tale che, alle tipiche temperature di lavorazione e di servizio, la struttura termodinamicamente stabile si divide in modo quasi uniforme tra la ferrite -a corpo centrata-cubica (BCC) e l'austenite-a faccia centrata-cubica (FCC). Nessuna delle due fasi da sola produrrebbe l'insieme di proprietà per cui è noto l'acciaio duplex. La ferrite garantisce un elevato carico di snervamento e resistenza alla rottura per tensocorrosione da cloruri, ma di per sé è soggetta a infragilimento a bassa-temperatura e a ridotta tenacità. L'austenite contribuisce a duttilità, tenacità e saldabilità, ma da sola ha circa la metà del carico di snervamento ed è più suscettibile all'SCC indotto dal cloruro-. La fusione delle due fasi in frazioni di volume quasi-uguali consente a ciascuna di compensare i punti deboli dell'altra, che è l'intera logica commerciale per specificare un grado duplex rispetto a un'alternativa a fase singola-.

Le certificazioni degli stabilimenti e le specifiche di acquisto per il duplex 2205 (UNS S32205/S31803) richiedono in genere il 35-65% di ferrite, mentre i gradi Lean Duplex e Super Duplex hanno le proprie gamme qualificate secondo ASTM A923 e lo standard di prodotto applicabile. Una lettura verso uno degli estremi della banda accettata è ancora "nelle specifiche", ma sposta il profilo della proprietà in modo misurabile verso le caratteristiche di una fase, motivo per cui gli acquirenti che valutano la coerenza calore-a calore dovrebbero richiedere il numero effettivo di ferrite, non solo un passaggio/fallimento rispetto all'intervallo.

Come si forma la microstruttura duplex durante la solidificazione e il raffreddamento?

L'acciaio duplex si solidifica come ferrite al 100%; l'austenite appare solo in seguito, nucleante e crescendo dai bordi del grano di ferrite mentre il materiale si raffredda fino a circa 1000-1300 gradi.

Questo percorso di solidificazione è la ragione metallurgica per cui l'acciaio duplex si comporta in modo così diverso dai gradi austenitici, che solidificano parzialmente o totalmente come austenite fin dall'inizio. Quando l'acciaio duplex fuso si raffredda al di sotto del suo solidus, forma una struttura di ferrite monofase. Il raffreddamento continuo attraverso il campo a due fasi di ferrite-più-austenite a due-fasi consente all'austenite di precipitare ai bordi dei grani di ferrite e quindi di crescere verso l'interno come listelli di Widmanstätten e isole intragranulari. La velocità di raffreddamento attraverso questa finestra di trasformazione determina direttamente la quantità di austenite che si forma prima che la struttura venga bloccata da un ulteriore raffreddamento o dal processo di tempra.

Poiché questa trasformazione è controllata dalla diffusione-, il raffreddamento troppo rapido attraverso l'intervallo critico (come può verificarsi in sezioni sottili, tubi di piccolo- diametro o una zona sottodimensionata- influenzata dal calore durante la saldatura) lascia tempo insufficiente all'austenite per nucleare e crescere, risultando in una struttura ricca di ferrite-.

Un raffreddamento troppo lento o un mantenimento troppo lungo alla temperatura sbagliata possono consentire la formazione eccessiva di austenite o la precipitazione di fasi intermetalliche dannose come la fase sigma, discussa più avanti. I percorsi di lavorazione della cartiera - laminazione a caldo, solubilizzazione e tempra in acqua - sono tutti deliberatamente sequenziati per controllare questa trasformazione e bloccare l'equilibrio target prima che il prodotto raggiunga il cliente.

Fonte: ASTM A923-21, Metodi di prova standard per il rilevamento della fase intermetallica dannosa negli acciai inossidabili austenitici/ferritici duplex lavorati

Perché l'azoto è la leva principale per il controllo del bilanciamento di fase?

L'azoto è un forte stabilizzante dell'austenite e i moderni gradi duplex sono deliberatamente legati con lo 0,14-0,32% di azoto appositamente per mantenere l'equilibrio di fase vicino a 50/50 e per aumentare la temperatura alla quale si formano elementi intermetallici dannosi.

Gli elementi di lega si ripartiscono in modo non uniforme tra le due fasi. Il cromo e il molibdeno sono stabilizzanti della ferrite e si concentrano preferenzialmente nella fase ferrite; il nichel e l'azoto sono stabilizzanti dell'austenite e si concentrano nella fase austenite. L'azoto è insolito tra questi in quanto è sia un potente stabilizzatore dell'austenite che un rinforzante in soluzione solida-con diffusività molto elevata, il che significa che accelera la formazione di austenite durante il raffreddamento anziché limitarsi a favorire l'austenite termodinamicamente.

Questo duplice effetto è il motivo per cui il passaggio dai gradi duplex di prima-generazione (a basso contenuto di azoto) ai moderni gradi arricchiti di azoto-come il 2205 è stato un importante progresso metallurgico: le aggiunte di azoto hanno ampliato la finestra pratica della velocità di raffreddamento- entro la quale è ancora possibile raggiungere un equilibrio 50/50, rendendo il grado molto più tollerante ai cicli termici-di fresatura e saldatura del mondo reale.

L'azoto aumenta inoltre la temperatura alla quale il cromo e il molibdeno si diffondono nella fase ferritica per formare composti intermetallici fragili (fase sigma e chi), acquistando di fatto un margine termico aggiuntivo durante la saldatura e la lavorazione a caldo. Questo è un secondo motivo indipendente per cui il contenuto di azoto viene specificato e verificato su ogni calore duplex, oltre al suo ruolo nel bilanciamento di fase.

Fonte: ASTM A240/A240M, Specifiche standard per piastre, fogli e strisce di acciaio inossidabile al cromo e al cromo-nichel per recipienti a pressione

Quali parametri di ricottura della soluzione-mantengono l'equilibrio 50/50?

Il Duplex 2205 è solubilizzato-ricotto nell'intervallo di 1020-1100 gradi e immediatamente temprato in acqua-; sia la temperatura che la velocità di raffreddamento sono variabili portanti, non comodità del processo.

La solubilizzazione viene eseguita a una temperatura sufficientemente elevata da dissolvere eventuali precipitati intermetallici e ri-stabilire il rapporto target di ferrite-austenite, quindi seguita da un rapido raffreddamento per congelare tale rapporto prima che la struttura possa spostarsi durante il raffreddamento lento. Poiché la frazione di ferrite aumenta con la temperatura di ricottura entro l'intervallo qualificato, gli stabilimenti controllano attentamente la temperatura del forno - un'oscillazione anche di 20-30 gradi può spostare il contenuto di ferrite di diversi punti percentuali.

Anche lo spessore della sezione è importante: i tubi a pareti spesse-e i pezzi forgiati si raffreddano più lentamente al centro rispetto alla lamiera sottile, quindi gli stabilimenti regolano l'intensità del raffreddamento in acqua-(tempra a spruzzo, serbatoi agitati) per mantenere una velocità di raffreddamento adeguata attraverso l'intera sezione trasversale-e non solo la superficie.

Il raffreddamento lento o interrotto fino a 700-900 gradi è la zona pericolosa specifica per la precipitazione della fase sigma-, un composto intermetallico che si forma rapidamente a queste temperature e degrada gravemente sia la tenacità che la resistenza alla corrosione anche in piccole quantità. Questo è il motivo per cui qualsiasi successiva esposizione termica in questo intervallo - inclusa una riparazione di saldatura eseguita in modo inadeguato o un ciclo di distensione-non controllato, viene trattata come un rischio metallurgico piuttosto che come una fase del processo di routine.

Cosa succede quando il bilanciamento delle fasi si allontana da 50/50?

L'eccesso di ferrite compromette tenacità e saldabilità con robustezza e resistenza all'SCC; l'austenite in eccesso perde forza e resistenza alla vaiolatura con duttilità e tenacità - nessuno dei due estremi offre le prestazioni bilanciate per le quali è specificato il grado.

Poiché cromo, molibdeno e azoto si ripartiscono in modo non uniforme tra le due fasi, uno spostamento nella frazione di fase è anche uno spostamento nella chimica locale di ciascuna fase e quindi nelle sue proprietà individuali, aggravando l'effetto. Le conseguenze pratiche dell'uscita dall'intervallo qualificato sono riassunte di seguito.

Fonte: Linee guida pratiche IMOA per la fabbricazione di acciai inossidabili duplex; ASTM A923-21

Come si traduce il bilanciamento di fase in proprietà meccaniche?

Una struttura duplex correttamente bilanciata offre circa il doppio del carico di snervamento minimo dell'acciaio inossidabile austenitico standard con duttilità paragonabile o migliore, consentendo sezioni più sottili a una pressione nominale equivalente.

Il meccanismo di rafforzamento è semplice: la ferrite da sola è intrinsecamente più forte dell'austenite nelle composizioni di acciaio inossidabile e la struttura a due fasi-a grana fine e reciprocamente bloccate-aggiunge ulteriore rafforzamento ai confini di fase oltre ciò che ciascuna fase mostrerebbe da sola. La tabella seguente confronta le proprietà minime ASTM A240 per il duplex 2205 con l'acciaio inossidabile austenitico 316L e il super duplex 2507.

Per i componenti che mantengono la pressione,-questo differenziale di resistenza è alla base delle riduzioni di spessore-della parete e di peso comunemente riportate quando si sostituisce il duplex 2205 con 316L nello stesso servizio - tipicamente parete più sottile del 30-50% per una valutazione di pressione equivalente, che è trattato in modo approfondito nel confronto di resistenza dedicato del 2205 rispetto al 316L dell'EETA.

Fonte: requisiti minimi di proprietà meccaniche ASTM A240/A240M e ASTM A789/A789M

In che modo il bilanciamento di fase governa la resistenza alla corrosione?

Poiché gli elementi di lega sono ripartiti in modo non uniforme tra le due fasi, la resistenza alla corrosione nell'acciaio duplex dipende dal fatto che entrambe le fasi raggiungano indipendentemente un adeguato livello di-resistenza alla vaiolatura - una struttura bilanciata garantisce che nessuna delle fasi diventi l'anello debole.

Il cromo e il molibdeno, i due elementi maggiormente responsabili della resistenza alla vaiolatura, favoriscono entrambi la fase ferritica, mentre l'azoto - anch'esso un forte contributo alla resistenza alla vaiolatura - - favorisce l'austenite. Una composizione duplex ben-progettata è bilanciata in modo che ciascuna fase raggiunga individualmente un numero equivalente di resistenza al pitting adeguato (PREN=%Cr + 3.3×%Mo + 16×%N), anziché fare affidamento su un PREN medio elevato-che maschera una fase localmente debole. Questo è il motivo per cui il contenuto di azoto è specificato come un intervallo, non solo come un minimo: troppo poco azoto lascia la fase austenite sotto-legata per la resistenza alla vaiolatura, anche se la fase ferrite è ben protetta.

Fonte: formula PREN secondo la convenzione comune di settore NACE/ASTM; Limiti di composizione chimica ASTM A240/A789

Come viene verificato il bilanciamento di fase nella produzione e nel controllo qualità?

Il contenuto di ferrite e l'assenza di sostanze intermetalliche dannose vengono verificati mediante misurazione al feritscopio magnetico per il controllo di qualità di routine e mediante conteggio dei punti metallografici o analisi delle immagini per test arbitrali e di qualificazione, disciplinati da ASTM A923 e ASTM E562/E1245.

ASTM A923 definisce tre metodi di prova, ciascuno mirato a una diversa modalità di guasto. Il metodo A è una procedura metallografica di incisione-e-ispezione per rilevare fasi intermetalliche a basso ingrandimento. Il metodo B è un test di resilienza Charpy utilizzato come schermo pratico, poiché l'infragilimento da fase intermetallica- si manifesta chiaramente come energia d'impatto ridotta. Il metodo C è un test di corrosione del cloruro ferrico- (basato su ASTM G48) che rileva la predisposizione alla vaiolatura causata da zone impoverite di cromo- e molibdeno-adiacenti ai precipitati intermetallici.

Un materiale può superare un controllo chimico di massa e della percentuale di ferrite-e tuttavia non superare il Metodo C se si è formata una piccola frazione di volume della fase sigma, motivo per cui gli acquirenti che specificano componenti duplex critici per il servizio cloruro dovrebbero richiedere esplicitamente il test ASTM A923 anziché dare per scontato che sia incluso nella certificazione di fabbrica standard.

Per la verifica di routine della percentuale di ferrite-durante la produzione, gli stabilimenti utilizzano comunemente un feritscopio magnetico per la sua velocità, incrociato-periodicamente con il conteggio manuale dei punti ASTM E562 o l'analisi automatizzata delle immagini ASTM E1245 su una sezione metallografica lucidata e incisa - i due metodi distruttivi che rimangono lo standard di riferimento quando le letture del feritscopio vengono contestate o quando si qualifica una nuova procedura di trattamento termico.

In che modo la saldatura disturba l'equilibrio di fase nella zona-influenzata dal calore?

La zona interessata dal calore della saldatura-normalmente si risolidifica e si riscalda troppo velocemente per la riformazione naturale dell'austenite, pertanto le procedure di saldatura duplex uniscono deliberatamente il metallo d'apporto con il nichel per ripristinare l'equilibrio anziché fare affidamento sulla chimica originale del metallo di base.

Durante la saldatura, la zona HAZ adiacente alla linea di fusione viene brevemente riscaldata al di sopra della temperatura di solubilizzazione-ricottura e quindi si raffredda molto più velocemente rispetto alla lavorazione in mulino - tipicamente il raffreddamento ad aria-in condizioni ambientali tranquille anziché la tempra in acqua. Questo raffreddamento rapido e incontrollato favorisce la formazione di ferrite e può spingere il contenuto di ferrite HAZ verso il 70-90% in una saldatura non gestita, ben al di fuori dell'intervallo di metalli base qualificati, con una corrispondente perdita di tenacità e resistenza alla corrosione esattamente dove il giunto è strutturalmente più vulnerabile.

La mitigazione standard è duplice. Innanzitutto, i metalli d'apporto per la saldatura duplex (ER2209 per 2205, ad esempio) sono formulati con circa il 2,5-4% in più di nichel rispetto al metallo base corrispondente, in modo che anche con un raffreddamento HAZ rapido, si forma abbastanza austenite nucleata per riportare il metallo saldato stesso verso un equilibrio accettabile. In secondo luogo, le procedure di saldatura controllano l'apporto di calore e la temperatura di interpass all'interno di una finestra qualificata. Un apporto di calore troppo basso toglie alla ZTA il tempo necessario per qualsiasi riformazione dell'austenite, mentre un apporto di calore troppo elevato rischia la precipitazione della fase sigma- sul lato a raffreddamento più lento del ciclo termico. La saldatura multipassaggio comporta questo rischio, poiché ogni passaggio successivo riscalda la HAZ precedente, rendendo la qualificazione WPS con il test di accettazione ASTM A923 un requisito standard per le saldature a pressione duplex piuttosto che un controllo opzionale.

Fonte: pratica di qualificazione della procedura di saldatura duplex AWS D1.6/D1.6M e ASME Sezione IX

Come si confrontano Duplex 2205 e Super Duplex 2507 nel controllo del bilanciamento di fase-?

Entrambi i gradi mirano alla stessa finestra di ferrite del 35-65%, ma il contenuto più elevato di cromo, molibdeno e azoto del 2507 restringe il margine pratico di lavorazione, rendendo il controllo del bilanciamento di fase-più impegnativo e più consequenziale se mancato.

Il Super duplex 2507 è legato per un PREN sostanzialmente più elevato rispetto al duplex standard 2205, il che significa che sono disponibili proporzionalmente più cromo e molibdeno per favorire la formazione di fase intermetallica- se il raffreddamento è troppo lento. In pratica, ciò conferisce al 2507 una velocità di raffreddamento sicura e una finestra di immissione di calore e calore sicure più ristrette durante la lavorazione in laminazione e la saldatura sul campo rispetto al 2205, anche se entrambi i gradi sono qualificati rispetto allo stesso intervallo nominale di ferrite. Questo è il motivo per cui le specifiche di fabbricazione del super duplex impongono in genere limiti di temperatura-interpass più stretti e verifiche ASTM A923 più frequenti rispetto al lavoro duplex standard - l'obiettivo è identico in linea di principio, ma la tolleranza per l'errore è inferiore.

Fase duplex-Verifica del saldo

La conferma del bilanciamento di fase su un ordine di acquisto duplex richiede cinque controlli: composizione, percentuale di ferrite, test ASTM A923, registro del trattamento termico e qualificazione della procedura di saldatura.

Verificare che il contenuto di azoto rientri nell'intervallo specificato sul rapporto di prova dello stabilimento, non solo di cromo/molibdeno/nichel.

Richiedere l'effettiva percentuale di ferrite riportata (non solo una dichiarazione di superamento/non superamento) rispetto alla finestra del 35-65% o all'intervallo più ristretto indicato nelle specifiche di acquisto.

Confermare che il test ASTM A923 (metodo A, B o C come specificato) sia stato eseguito e superato, in particolare per il servizio con cloruro o acido.

Esaminare la temperatura di ricottura della soluzione-e il metodo di raffreddamento registrati sul certificato di trattamento termico per verificarne la coerenza con la procedura qualificata.

Per gli assemblaggi saldati, verificare che il WPS/PQR abbia utilizzato un metallo d'apporto sovrapposto corrispondente (ad esempio, ER2209 per 2205) e che sia rimasto entro i limiti qualificati di temperatura-di ingresso calore e interpass-.

Per progetti di servizi offshore o sour-, confermare la conformità a NORSOK M-630/M-601 o NACE MR0175/ISO 15156 oltre ai requisiti ASTM di base.

Domande frequenti

D: L'acciaio inossidabile duplex è sempre composto esattamente al 50% da ferrite e al 50% da austenite?

R: No. "50/50" descrive l'obiettivo di progettazione nominale, ma il materiale di produzione qualificato generalmente rientra in una finestra di ferrite del 35-65% a seconda del grado e delle specifiche. Il contenuto effettivo di ferrite di un calore specifico è riportato nel rapporto di prova del mulino.

D: È possibile regolare il contenuto di ferrite dopo la produzione del materiale?

R: Solo attraverso un ciclo completo di ricottura e requench di ri-soluzione-requench, che reimposta l'equilibrio ma deve essere riqualificato. Il contenuto di ferrite non può essere regolato in modo significativo mediante lavorazione a freddo, lavorazione meccanica o trattamenti termici leggeri.

D: La saldatura riduce sempre la tenacità dell'acciaio inossidabile duplex?

R: No, se la procedura di saldatura è adeguatamente qualificata. Il metallo d'apporto completamente legato e l'apporto di calore controllato ripristinano un equilibrio di fase accettabile nel metallo di saldatura; il rischio principale è nella HAZ e nelle sequenze multipass scarsamente controllate.

D: Perché alcuni certificati di cartiera duplex riportano il contenuto di ferrite e altri no?

R: La segnalazione del contenuto di ferrite è generalmente guidata dalle specifiche di acquisto. Gli acquirenti che necessitano di servizi critici per cloruro o acido devono specificare esplicitamente i test ASTM A923 e i rapporti sulla ferrite nell'ordine di acquisto anziché dare per scontato che siano inclusi automaticamente.

D: Una percentuale di ferrite più elevata è sempre peggiore per la resistenza alla corrosione?

R: Non necessariamente la - ferrite stessa presenta un contenuto più elevato di cromo e molibdeno e resiste bene al cloruro SCC. Il rischio di corrosione deriva specificamente dalla precipitazione della fase intermetallica- (sigma/chi), che può accompagnare una condizione ricca di ferrite-o un raffreddamento lento, non da una struttura moderatamente ricca di ferrite-ma priva di intermetallica-.
