ASME B16.11 AL6XN Tabella delle dimensioni Weldolet - Conoscenza

AL6XN (UNS N08367)è una lega di acciaio inossidabile super-austenitico rinomata per la sua superiore resistenza alla corrosione, elevata resistenza ed eccellente saldabilità.

Contiene alti livelli di cromo (20-22%), molibdeno (6-7%) e azoto (0,18-0,25%), che lo rendono altamente resistente alla vaiolatura, alla corrosione interstiziale e alla tensocorrosione in ambienti aggressivi come l'acqua di mare, la lavorazione chimica e le industrie della pasta e della carta.

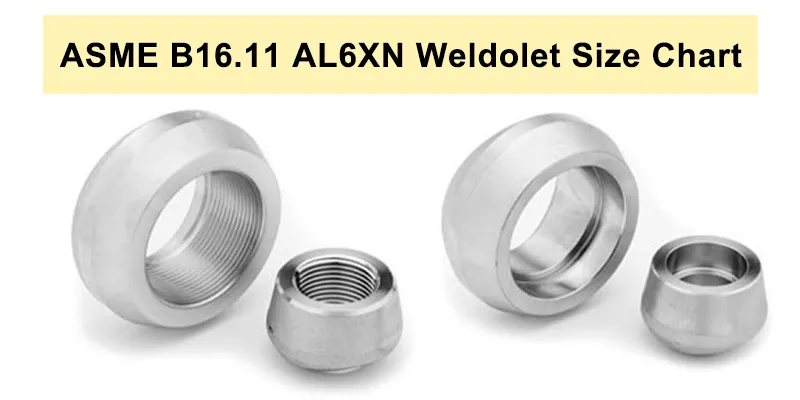

ASME B1611 AL6XN Weldolet Size Chart

I Weldolet realizzati in AL6XN sono raccordi di connessione di derivazione progettati per la saldatura di testa-per creare uscite rinforzate nei sistemi di tubazioni. Questi raccordi sono conformi agli standard ASME B16.11 per valori nominali di pressione-temperatura, tolleranze e marcatura, garantendo affidabilità nelle applicazioni ad alta-pressione.

Le dimensioni sono in linea con le pratiche del settore per le configurazioni dimensione-su-dimensione, in genere seguendo MSS SP-97 per le filiali e rispettando i requisiti ASME B16.11.

Sebbene le richieste facciano spesso riferimento all'ASME B16.11 (che copre i raccordi generali forgiati a saldare e filettati), i requisiti specifici di progettazione, dimensioni e test di prova per i raccordi di derivazione forgiati integralmente rinforzati (Weldolet) sono regolati da MSS SP-97.

I nostri Weldolet AL6XN sono realizzati per soddisfare i requisiti applicabili di ASTM A182 / ASTM B564 per la chimica dei materiali e le proprietà meccaniche, con dimensioni rigorosamente conformi a MSS SP-97.

Materiale: AL6XN (UNS N08367)

Composizione: Alto contenuto di nichel (24%), cromo (20%), molibdeno (6,3%)

Valore PREN: > 45 (indica una resistenza alla vaiolatura superiore rispetto a 316L o Duplex 2205)

Connessione: estremità smussata (saldatura di testa-) secondo ASME B16.25

Valori di pressione: peso standard (STD), extra forte (XS) e schedula 160.

La seguente tabella fornisce le dimensioni di installazione critiche per i Weldolet di peso standard (STD) ed extra forte (XS). Tieni presente che "A" rappresenta la distanza dalla parte superiore del tubo alla faccia del raccordo (Centro-a-Faccia).

info-470-346

Esegui il tubo dimensione nominale		Dimensione nominale del tubo di derivazione		Lunghezze			Diametro del raccordo			Diametro del foro
DN	NPS	DN	NPS	A			D2min			d1nom
DN	NPS	DN	NPS	ST	XS	Sch160	ST	XS	Sch160	ST	XS	Sch160
8-900	1/4-36	6	1/8	16	16	一	24	42	一	16	16	一
10-900	3/8-36	8	1/4	16	16	一	26	26	一	16	16	一
15-900	1/2-36	10	3/8	19	19	一	30	30	一	19	19	一
20-900	3/4-36	15	1/2	19	19	28	36	36	36	24	24	14
25-900	1-36	20	3/4	22	22	32	43	43	46	30	30	19
32-900	11/4-36	25	1	27	27	38	55	55	51	36	36	25
40-900	11/2-36	32	11/4	32	32	44	66	66	63	45	45	33
50-900	2-36	40	11/2	33	33	51	74	74	71	51	51	38
65-900	21/2-36	50	2	38	38	55	90	90	82	65	65	43
80-900	3-36	65	21/2	41	41	62	104	104	98	76	76	54
90-900	31/2-36	80	3	44	44	73	124	124	122	93	93	73
100-900	4-36	90	31/2	48	48	一	138	138	一	113	113	一
125-900	5-36	100	4	51	51	84	154	154	154	120	120	98
150-900	6-36	125	5	57	57	94	187	187	188	141	141	122
200-900	8-36	150	6	60	78	105	213	227	222	170	170	146
250-900	10-36	200	8	70	99	一	265	292	一	220	220	一
300-900	12-36	250	10	78	94	一	323	325	一	275	265	一
350-900	14-36	300	12	86	103	一	379	381	一	325	317	一
400-900	16-36	350	14	89	100	一	411	416	一	357	351	一
450-900	18-36	400	16	94	106		465	468	一	408	403
500-900	20-36	450	18	97	111	一	522	525	一	459	455	一
550-900	22-36	500	20	102	119	一	573	584	一	508	509	一
650-900	26-36	600	24	116	140	一	690	708	一	614	612	一

Nota:

La dimensione D2 è uguale al diametro esterno del tubo di derivazione. e D4 è uguale al diametro interno del tubo di derivazione ed è uguale allo spessore della parete del tubo di derivazione

Dimensione nominale del tubo di derivazione		Threadolet	Calzino		Weldolet
DN	NPS	A	B	D	D2	d4
6-20	1/8-3/4	±0.8	+0.5 0	+1.5 0	+0.8 -0.4	±0.4
25-100	1-4	±1.6	+0.5 0	+1.5	+0.8 -0.4	±0.4
125-300	5-12	±3.2	一	一	±6.8	±0.8
350-600	14-24	±4.8	一	一	±6.8	±0.8

Le seguenti figure mostrano le tolleranze di spaziatura ammissibili tra l'uscita e il tubo corrente.

info-869-289

Dimensione nominale del tubo di derivazione		Tipo	Classe di presa	Programma del Collegamento del tubo di scorrimento
DN	NPS	Tipo	Classe di presa	Programma del Collegamento del tubo di scorrimento
6-100	1/8-4	Saldatura e filettatura di prese	3000	XS
15-50	1/2-2	Saldatura e filettatura di prese	6000	SCH160
6-600	1/8-24	Saldatura-di testa	ST	ST
6-600	1/8-24	Saldatura-di testa	XS	XS
15-150	1/2-6	Saldatura-di testa	SCH160	SCH160

Nota:

Quando lo spessore (programma) della diramazione o del tubo corrente supera l'intervallo indicato nella tabella sopra, l'uscita può essere fabbricata con uno spessore, una dimensione e una forma speciali previo accordo tra l'acquirente e il produttore.

Queste dimensioni garantiscono un adattamento-e una distribuzione ottimale delle sollecitazioni nei giunti saldati. Per ridurre le dimensioni, possono essere applicate configurazioni extra-resistenti (XS) o Schedule 160 e dimensioni personalizzate in base alle pianificazioni dei tubi di derivazione e diramazione. I Weldolet AL6XN sono disponibili con struttura senza giunture, con estremità smussate conformi a ASME B16.25 per una migliore integrità della saldatura.

In qualità di produttore, consigliamo di consultare i requisiti di progetto specifici e le certificazioni dei materiali per garantire la conformità ai codici ASME. Contattaci per preventivi su weldolet AL6XN o relativi raccordi in lega di nichel.
